在安防设备、智能传感、家电遥控、仪器检测等行业，贴片红外发射管是光电信号传输的核心元器件。不少研发与生产工程师常会遇到一个共性难题：贴片发射管通电之后无法正常发光。很多客户[敏感词]时间会怀疑器件本身品质，深圳市天实光电科技有限公司依托多年红外贴片发射管封装研发、批量供货以及终端失效分析经验提醒：绝大多数通电不发光故障，并非灯珠出厂质量缺陷，而是电路设计、生产焊接、操作防护、使用工况等外部因素造成。

       深圳市天实光电科技有限公司深耕红外光电封装领域，主营 850nm、940nm 系列贴片红外发射管、接收管、可见光贴片 LED，产品广泛应用于人脸识别设备、监控补光、近距离传感、智能家居遥控等场景。公司技术售后团队长期对接上千家终端工厂的失效案例，系统梳理贴片发射管通电不发光主要诱因，并且给出标准化排查思路，帮助客户快速定位故障。

一、极性接反 —— 容易被忽视的基础问题

贴片发射管属于单向导通半导体器件，存在明确阳极、阴极标识。天实光电所有贴片发射管产品规格书、器件本体均标注阴极标识。 不少产线焊接、PCB 画板阶段出现引脚定义错误，通电后电流无法形成回路，发射管完全不发光。辨别方法：查阅规格书，利用万用表二极管档位正向测试；解决方案：核对 PCB 封装库与器件引脚，调整走线方向。

二、焊接工艺不当造成内部断路

贴片发射管内部依靠金线连接芯片与支架，对回流焊、热风焊接条件十分敏感，也是批量失效高发原因：

1. 焊接温度过高、加热时间过长，热应力拉断内部金线，形成开路；
2. 钢网设计不合理、焊锡不足，出现虚焊、冷焊，通电无电流；
3. 焊锡过多引发相邻焊盘短路，限流后器件无法驱动。 天实光电技术规范明确建议：贴片红外发射管回流焊峰值温度控制在 260℃以内，单次受热时长不超过 3 秒。很多客户直接使用通用 LED 焊接曲线，极易造成器件隐性损伤。

三、静电 ESD 击穿，芯片 PN 结[敏感词]损坏

红外发射芯片静电耐受能力有限，生产组装环境缺少防静电措施，操作人员未佩戴防静电手环、工作台无接地，静电瞬间击穿芯片。 故障特征：外观无任何破损，通电完全不亮，万用表测量呈现开路或[敏感词]短路。天实光电建议：贴片发射管来料存放使用防静电托盘，贴片、组装、维修工位全面落实 ESD 防护。

四、驱动电路参数不匹配，过流 / 欠压无法点亮

1. 供电电压不足：红外贴片发射管拥有固定正向电压 Vf，电压达不到阈值，无法激发芯片发光；
2. 缺少限流电阻：无限流方案会造成瞬间过流，上电直接烧毁发射管；
3. 驱动输出电流远低于器件额定工作电流，辐射强度极低，肉眼甚至手机摄像头都观察不到红外光。 天实光电提醒客户，严格按照原厂规格书设计恒流驱动电路，禁止直接并联电源不加限流。

五、环境与散热引发器件失效

设备长期密闭、散热条件差，发射管工作结温持续超标，加速封装胶体老化、分层，终出现死灯；高湿、腐蚀性环境长期使用，支架镀层氧化，造成内部接触不良。对于大功率贴片发射管，PCB 焊盘充分铺铜散热是必不可少的设计环节。

六、如何区分：是器件质量问题，还是应用问题？

深圳市天实光电科技有限公司为客户提供简易故障判定流程：

1. 使用确认完好的同型号贴片发射管进行替换测试；若替换后正常发光，再进一步检测原器件电性；
2. 万用表电性测试，对比良品正向压降；
3. 排除 PCB 线路、短路、极性、焊接问题后，再进行器件失效复检。

多年实践数据显示，天实光电出厂产品经过通电老化、光电参数全检，出厂不良率控制在极低水平，客户反馈 “通电不发光” 案例中，超过 90% 均为后端应用不当导致。

七、天实光电技术服务支持

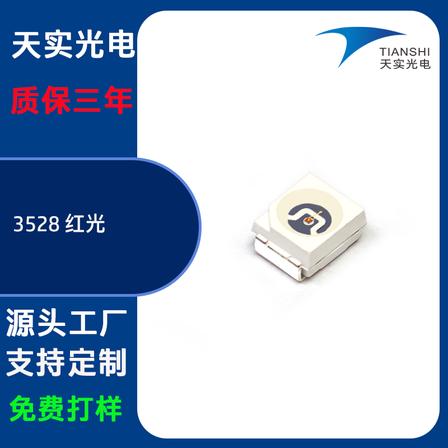

作为源头光电封装厂商，深圳市天实光电科技有限公司不仅提供标准化 3528、2835、3535、0805 等多种封装贴片发射管，支持波长、角度定制、免费试样；同时面向合作客户开放技术支持：协助 PCB 封装核对、焊接曲线优化、驱动电路方案评估、失效器件分析。

在光电产品开发过程中，器件选型只是[敏感词]步，规范的电路设计、标准化生产工艺、静电防护体系，才能[敏感词]限度降低贴片发射管死灯、不发光等故障。遇到贴片发射管通电不发光难题，可直接对接深圳市天实光电技术团队，一站式解决选型、工艺、失效排查各类问题。
